Base sur laquelle est construite l'ensemble de la toiture. |
|
|
|
Sur cette base est fixée une couronne où viendront se placer les chevrons pour réaliser un ensemble conique. | |
|
Voici l'arbre avant sa pose sur ses berceaux.
|
|
|
|
Un arbre du type installé à Cussol avec son rouet. Celui-ci est équipé du mécanisme de commande pour des ailes, type BERTON, dont la voilure est constituée de lattes de bois mobiles.
|
|
|
Le rouet, ou roue dentée, est placé sur l'arbre animé par les ailes. Sa denture entraîne une lanterne solidaire de l'arbre animant la meule tournante.
|
|
|
|
Le Rouet avant son installation sur l'arbre.
|
|
|
L'arbre installé et la charpente est montée ensuite.
|
|
|
|
L'autre face avec le passage de la queue ou gouvernail.
|
|
|

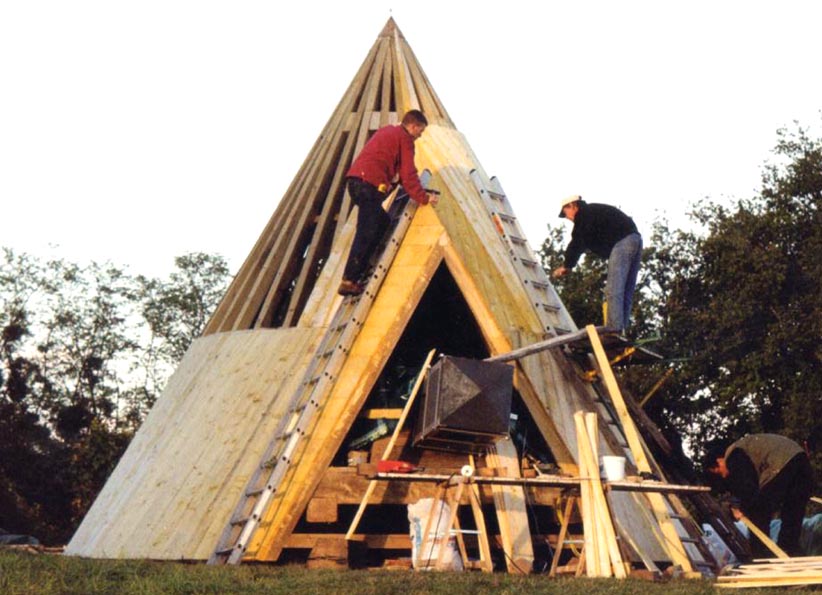

La première couche de voliges est posée.
|
|
|
|
Ensemble du voligeage.
|
|
|
Un autre exemple de couverture.
|
|
|
|
Pose des bardeaux. En bois fendu et ensuite dédoublé à la scie. La face fendue est placée à l'extérieur.
|
|
|
Les bardeaux se recouvrent sur trois épaisseurs ne laissant apparaître qu'une vingtaine de cm. Les joints se chevauchent pour assurer l'étanchéité. Les noues sont revêtues de feuilles de plomb avant de poser le bardeau.
|
|
|
|
Chaque bardeaux est retaillé pour épouser la forme conique de la toiture.
|
|
|
La couverture est achevée. Le petit chien assis est le passage de l'arbre de commande du frein. |
|
|
|
Le poinçon soutenu par les éléments de charpente.
|
|
|
Charpente couverte.
|
|
|
|
La couverture en vue plongeante depuis la tour où elle sera placée.
|
